板式熱交換器是液—液、汽—液進行熱交換的理想設備。

下面普瑞普勒小編介紹一下板式換熱器循環原理圖及工作原理：

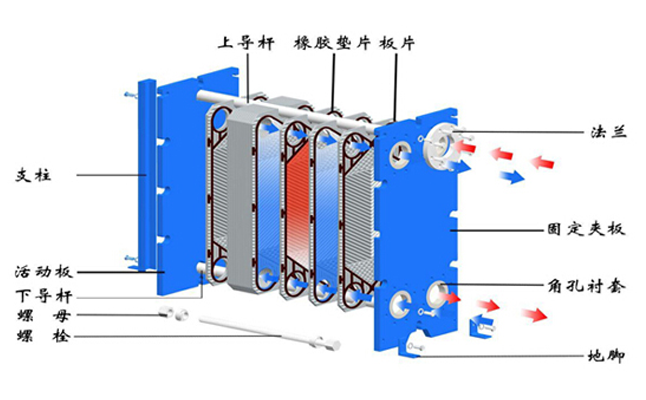

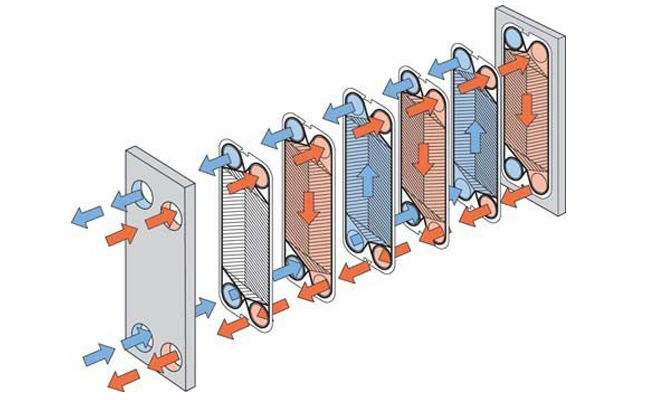

板式換熱器循環原理圖：

板式換熱器的結構原理：

板式換熱器是由帶一定波紋形狀的金屬板片疊裝而成的新型高效換熱器，結構部件包括板片、墊片、壓緊板（活動壓緊板和固定壓緊板）、框架（上、下導桿，前支柱）、夾緊螺栓組成，各板片之間形成薄矩形通道，板片之間由密封墊片進行密封并導流，分隔出冷/熱兩個流體通道，冷/熱換熱介質分別在各自通道流過，與相隔的板片進行熱量交換，以達到用戶所需溫度。

板式換熱器的工作原理：

板式熱交換器是由許多沖壓有特殊波紋形狀的薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。

板式換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。
