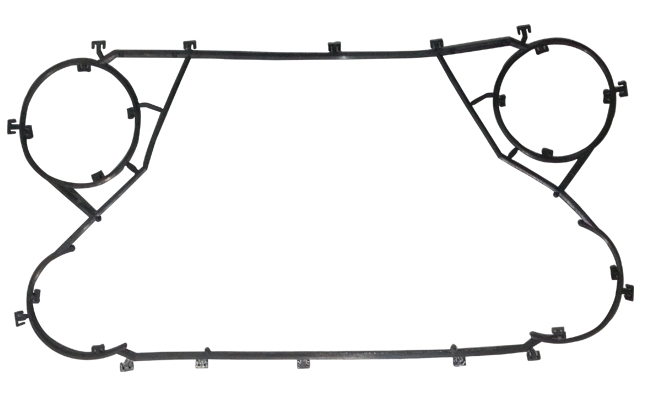

墊片是板式換熱器的重要組成部分，在裝配過程中根據流體流動形式將墊片安裝在換熱板片上，允許或阻止流體進入板片間的通道，達到流體熱交換的目的。

板式換熱器墊片的結構形式也有很多種，其截面形式大致有矩形、梯形、六邊形、五邊形等。

橫截面上部形式一般有尖形和平面。前者是通過尖部至中部的尺寸差來增加密封墊片的變形程度，這種結構能抵消板片密封槽底部平面的一些缺陷。后者則減少密封墊片的壓縮量,其壓緊形式為平面壓緊，但在板片裝配過程中,板片容易錯位,夾緊力過大,容易造成板片變形等。

板式換熱器墊片的安裝形式：

1、直接粘貼式：在密封墊片上涂抹密封膠后，將其直接粘在換熱板片的安裝槽中。

2、膠釘鑲嵌式：換熱板片上設計了裝配孔，在密封墊片的邊上設計有膠釘，將密封墊片放入安裝槽后，將膠釘鑲嵌在裝配孔中。

3、扣裝式：就是在密封墊片的邊上設計有扣釘，用扣釘將密封墊片扣裝在換熱板片上。

對于以上3種形式，粘貼式密封墊片結構簡單，加工較為容易，但安裝和拆卸相對麻煩。鑲嵌式和扣裝式密封墊片結構復雜，加工較為麻煩，但安裝和拆卸較容易。

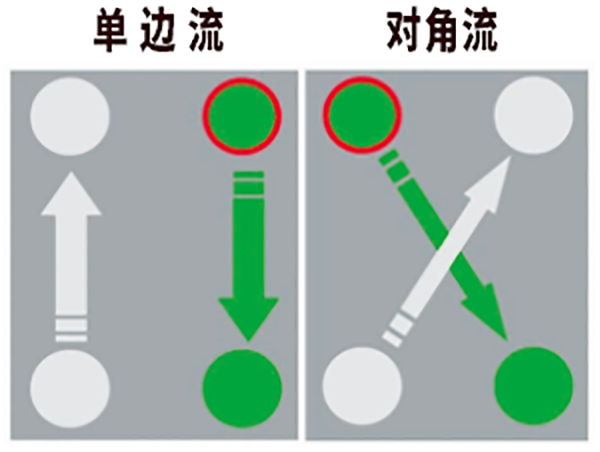

板式換熱器板片按其換熱介質流動形式分為單邊流和對角流，相應地，板式換熱器密封墊片也分為單邊流和對角流。板式換熱器密封墊片單邊流是指從換熱板右（或左）邊角孔流進的換熱介質從右（或左）邊的角孔流出。對角流就是指換熱流體從右（或左）邊角孔流進而從左（或右）邊角孔流出，呈現對角線的流動方式。

對角流換熱效率相對較高，單邊流成本相對較低。
